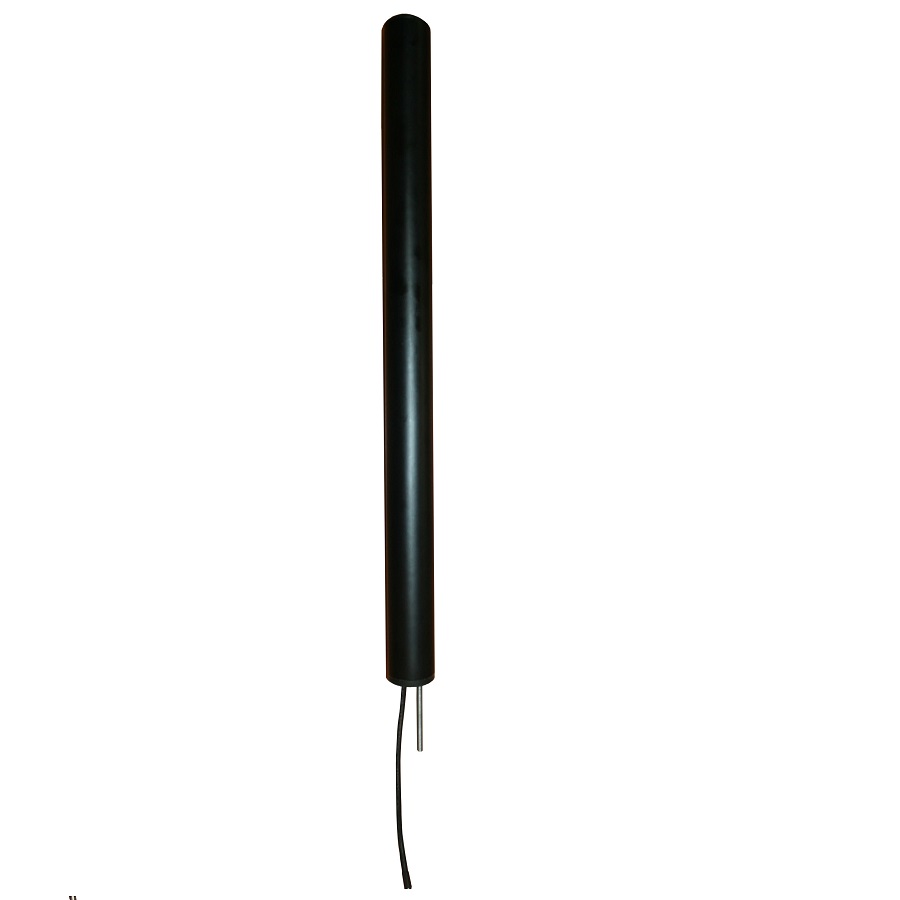

Антенна врезная Триада-4394 всенаправленная LPD 433 МГц с большим усилением
Антенна врезная Триада-4394 с большим усилением 8 Дби предназначена для передачи данных мобильной связи, улучшения качества приема слабого или нестабильного сигнала 433 МГц. Надежная однодиапазонная всенаправленная (круговая) антенна вертикальной поляризации. Работает на частоте 433 МГц с усилением 8 Дби. Врезное крепление (болт М6) позволяет надежно фиксировать антенну на металлических поверхностях. Широко применяется для радиопультов (открытия дверей гаража), автомобильных радиосигнализаций, а также радиостанций, которым не требуются регистрация. Антенна разработана для применения в офисах и дома на большой площади, на машины и терминалы. Рекомендуется к совместному использованию с радиомодемами, терминалами и др. Устанавливается на металлическое основание "землю" (годится металлический шкаф или металлическая площадка 40*40 см и более), без "земли" антенна не работает. Антенна всенаправленная (круговая), что обеспечивает прием с любого направления по горизонту.
***
Способ крепления - врезная, что обеспечивает надежное крепление к металлической плоскости. Конструктивно Антенна Триада-4394 ппредставляет собой вертикальный полуволновый вибратор с питанием через четвертьволновый шлейф (штырь 1/2 λ с J-питанием). Металлический пруток (сталь) покрашен порошковой краской. Цвет антенны черный. Имеет встроенную грозозащиту.
***
Антенна в диапазоне 433 МГц обеспечивает наибольшую дальность передачи, по сравнению с антеннами 900, 1800, 2100 и 2600 МГц. Антенна Триада-4394 применяется в ситуации, когда направление на источник сигнала сотовой связи неизвестно или все время меняется.
* LPD 433 МГц, 8 дБи.
* Поляризация вертикальная
* Всенаправленная (круговая)
* Кабель RG 58
* Длина кабеля 3 м и др. под заказ
* Крепление на болт М6
* Разъём SMA / FME и др. под заказ
***
Исполнение корпуса брызгозащищённое IP54. Возможна дополнительная защита и исполнение по ТЗ заказчика. Антенна должна устанавливаться вертикально на металлическую поверхность размером не менее одной длины волны - 33 х 33 см (крышу автомобиля, GSM-терминала…), по возможности в её центре, чтобы не искажалась диаграмма направленности. Наличие посторонних предметов допустимо не ближе 10 см от антенны.
Скачать ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АНТЕННЫ ТРИАДА-4394
Этим летом (2022 год) мы получили заказ на разработку и изготовление антенн для нужд росавтопрома по спецзаказу.
Конечным заказчиком являлось крупное российское предприятие по производству автобусов. Завод с долгой историей, на котором работает порядка 2,5 тысяч человек.
Клиенту нужна была антенна для передачи данных о давлении в шинах автобусов.
Помимо заботы о безопасности пассажиров конечному заказчику были важны и экономические последствия неполадок с давлением шинах.
Поскольку использование ТС со спущенной шиной может привести к:
- аварии;
- финансовым потерям вследствие порчи покрышки;
- простою автобуса…
И это только три причины из множества возможных.
Клиент озвучил важное условие:

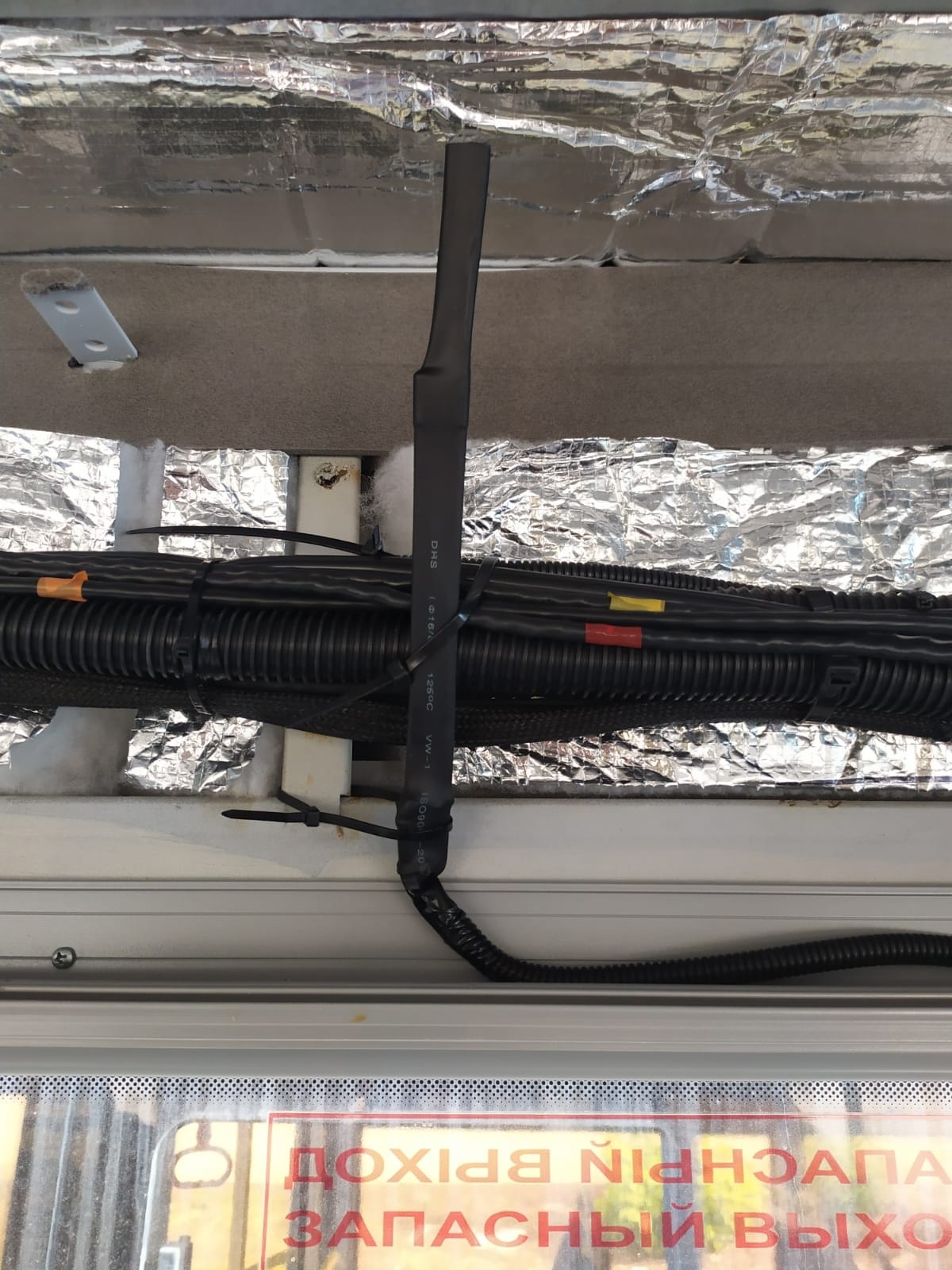

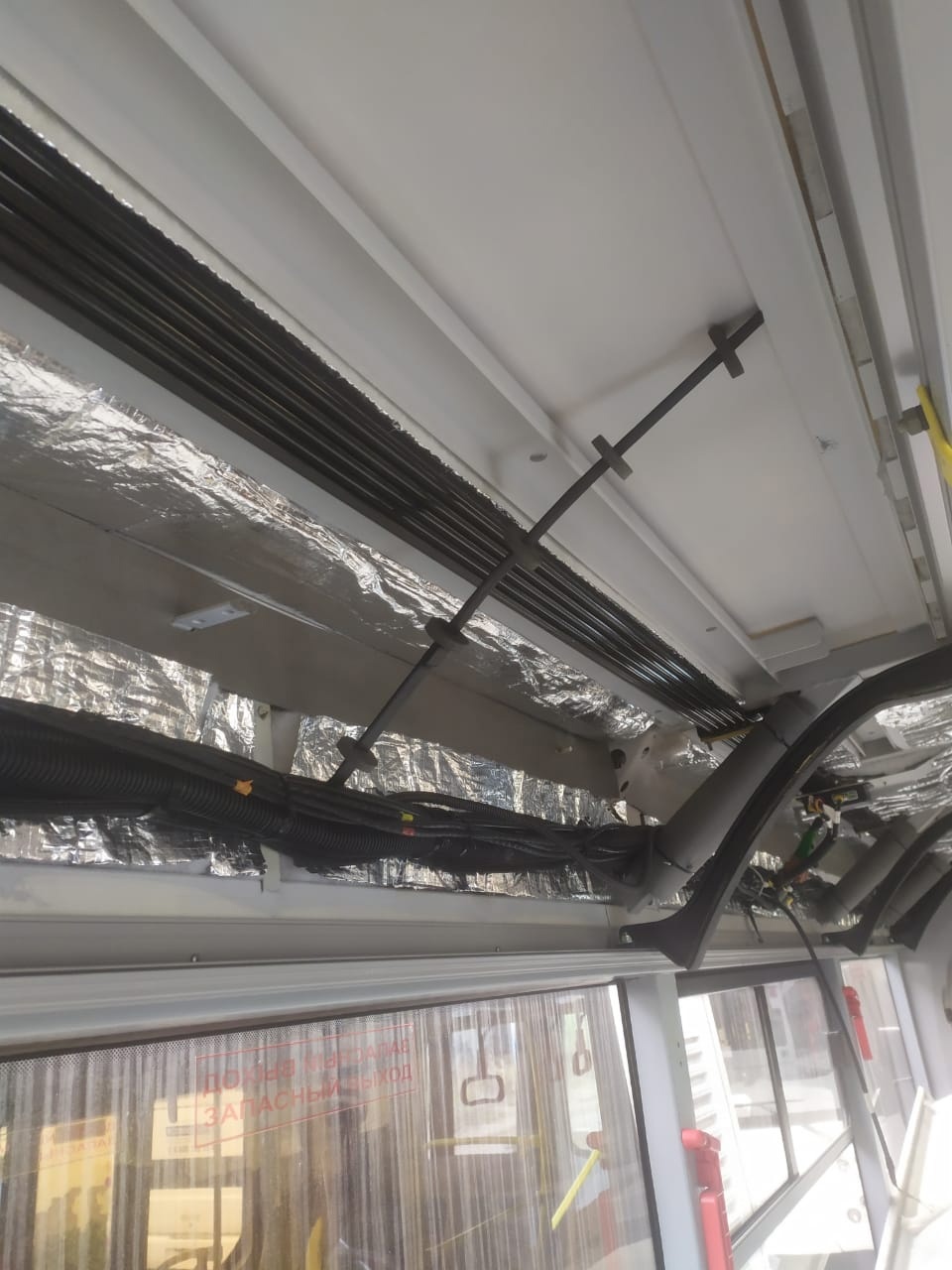

- антенна должна монтироваться под обшивку салона автобуса;
- она должна работать на частоте 433 МГц.
Мы выбрали антенну 4394 и провели модернизацию изделия под требования заказчика.
Полученный результат превзошел все ожидания, поскольку новое изделие имеет необходимые качества: гибкость и незаметность. И они не влияют на качество приема передачи данных.
Антенна работает, клиент доволен, пассажиры безопасно пользуются городским транспортом. В общем, импортозамещение в действии.
