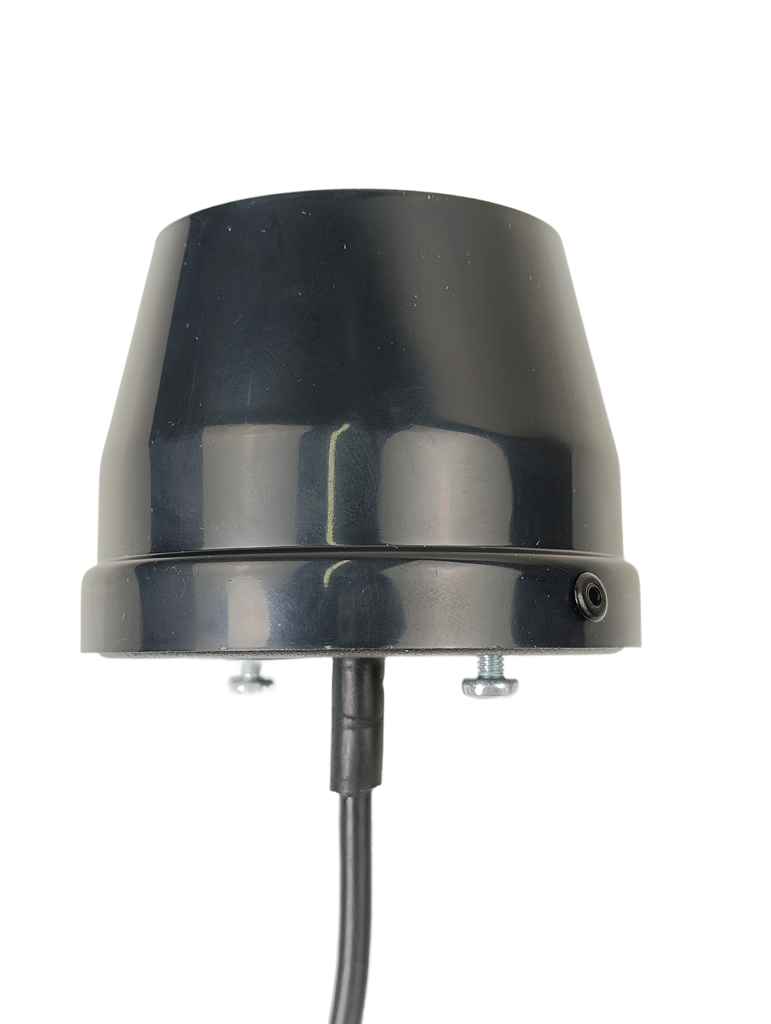

Врезная широкополосная сотовая антенна 5G Триада-5096
Особенности антенны Триада-5096:
• Малые установочные размеры
• Прочный вандалозащищённый корпус
• Врезная
• Герметичное исполнение
габариты антенны:
нижний диаметр 9 см, верхний - 6 см, высота 6 см
вес 162 гр
Данная антенна специально разработана для установки на GSM-терминалы в местах с повышенным риском умышленной порчи и хищения. Несмотря на малые размеры, антенна обеспечивает качество связи, достаточное для нормальной работы GSM-терминала в условиях города.
Антенна должна устанавливаться вертикально на металлическую поверхность (крышу автомобиля, GSM-терминала…), по возможности в её центре, чтобы не искажалась диаграмма направленности. При этом желательно, чтобы размеры поверхности были не менее четверти длины волны (83 мм) в каждую сторону от антенны.
Наличие посторонних предметов допустимо не ближе 80 мм от антенны.
Порядок установки антенны
1. Выбрать место установки антенны. При этом надо иметь в виду, что кабель выходит из антенны вертикально вниз, и его изгиб допустим на расстоянии не менее 30мм от основания антенны.
2. С помощью прилагаемого шаблона разметить и просверлить 3 отверстия указанных диаметров (одно под кабель и два крепёжных)
3. При необходимости обеспечить герметичность корпуса терминала, нанести силиконовый герметик на место установки антенны. Сама антенна выполнена герметично, за исключением отверстий в основании.
4. Установить антенну на поверхность и прикрутить снизу двумя болтами/
