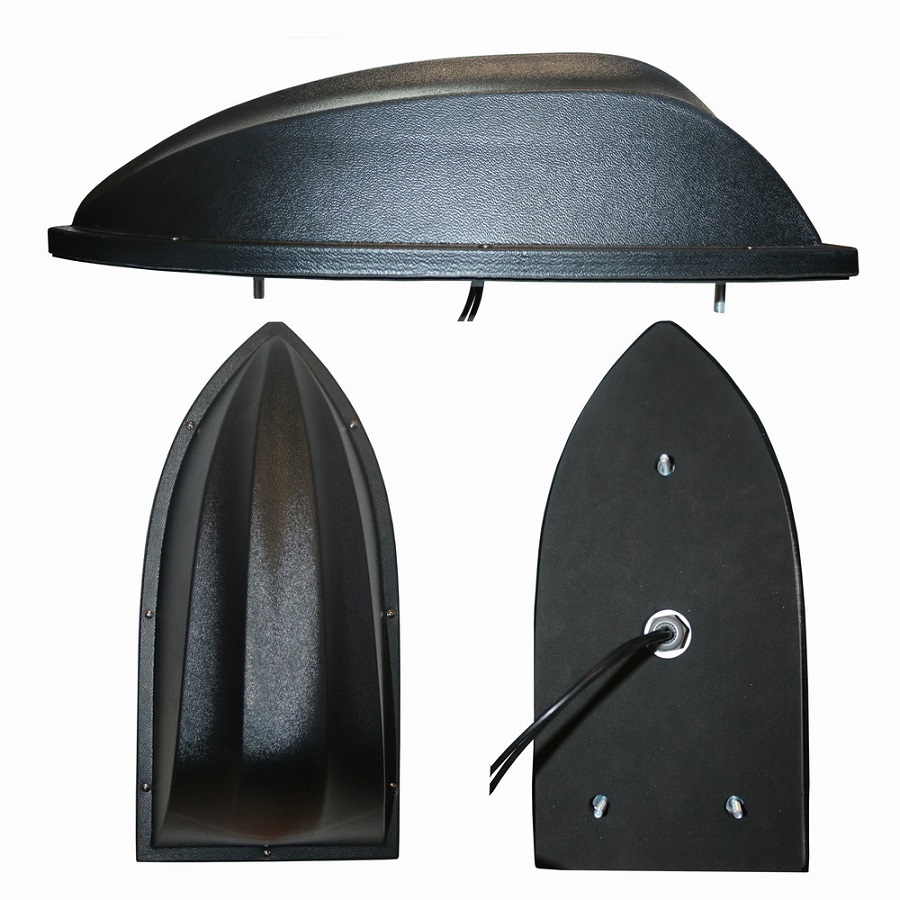

Антенный комплекс врезной Триада-2698 всенаправленный GSM 900, 1600, 1800, 2100, 2400, 2600 МГц
Антенный комплекс Триада-2698. Антенный комплекс специально разработан для обеспечения надежного доступа к мобильным сетям в составе системы MIMO, а также GPS навигации. Надежная шестидиапазонная всенаправленная антенна вертикальной поляризации. Работает на частотах GSM 900 /1600/1800/2100/2400/2600 МГц с усилением 7-36 Дби. Врезное крепление (три болта М6 и кабельный ввод М13) позволяет фиксировать антенну на металлических поверхностях. Антенны устанавливаются стационарно и на транспортные средства общественного пользования - автобусы, троллейбусы, трамваи. Устанавливается на металлическое основание "землю" - крышу автомобиля, по возможности в её центре, чтобы не искажалась диаграмма направленности. Характеристики антенны без «земли» ухудшаются. Антенна Триада-2698 всенаправленная (круговая), что обеспечивает прием с любого направления по горизонту.
***
Способ установки - антенна врезная, что обеспечивает надежное и прочное крепление к металлической плоскости. Комплекс состоит из двух разнесённых в пространстве широкополосных пассивных антенн 900/1800/2100/2400/2600 МГц и одной активной керамической антенны GPS. Конструктивно Антенна Триада-2698 представляет собой: на частоте 900 МГц - укороченный петлевой вибратор, на частотах 1800/2100/2400/2600 МГц - широкополосный штырь 1/4 λ, на частоте 1574-1610 МГц - керамический патч. Имеет встроенную грозозащиту. Корпус изготовлен из ABS пластика с малым поглощением радиоволн. Цвет антенны черный.
***
Антенна Триада-2698 применяется в ситуации, когда направление на источник сигнала сотовой связи неизвестно или все время меняется.
* GSM 900 МГц, 5 дБи
* 1800/2100/МГц, 6 дБи
* 2400/2600МГц, 7 дБи
* GPS /GLONASS, 36 дБи
* Поляризация вертикальная
* Всенаправленная
* Кабель RG174 / RG58A/U
* Длина кабеля 5 м или под заказ
* Крепление на болт М6 (3 болта)
* Диаметр кабельного ввода 13 мм
* Разъём SMA / FME и др. под заказ
***
Исполнение корпуса пыле- и брызгозащищённое IP64. Возможна дополнительная защита и исполнение по ТЗ заказчика. Антенна должна устанавливаться вертикально на металлическую поверхность размером не менее одной длины волны - 33 х 33 см и по возможности в её центре, чтобы не искажалась диаграмма направленности. Наличие посторонних предметов допустимо не ближе 10 см от антенны.
Скачать ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Триада-2698
